Усилитель Двухканальный 2*80Вт TDA 7293 Конструктор
Описание лота
Состояние | Новое |

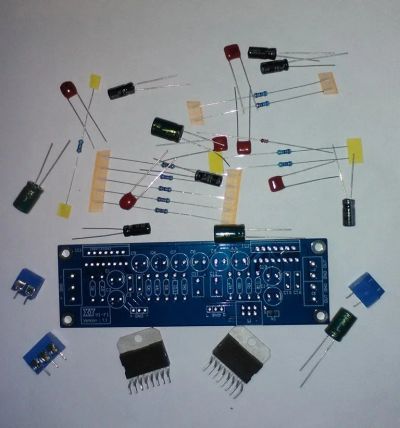

Усилитель 2 канала по 80Вт TDA 7293 Конструктор
Эффективная мощность на канал 65 Вт
Максимальная мощность на канал 80 Вт
Питание:Переменный ток 20В*2 -28В*2. Или постоянного тока (двуполярный источник питания) плюс или минус 22 В - 40 В.
Трансформатор: мощность трансформатора должна быть не менее чем 180 Вт.
C1, C2, C13, C14 – 22mF. C5, C6, C9, C10 – 100mF. C7, C8 – 10mF C3, C4, C15, C16 – 0,1mF , C11, C12 – 0,47mF. D1 – 1N4148. R1, R8 – 680 Om . R2, R3, R4, R9, R10 – 22KOm . R5, R6 – 4,7Kom Переменный резистор 50KOm.Для режима BTL устанавливается R7 -20к-22KOm, устанавливается перемычка K1, сигнал подаётся на левый канал , при этом напряжение питания до 30 Вольт и нагрузка минимум 8 Ом
Некоторые номиналы могут немного отличаться,на параметры не влияет
