Описание лота

Состояние
Новое

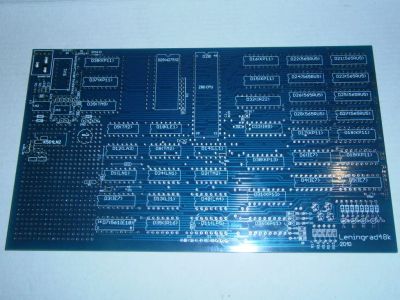

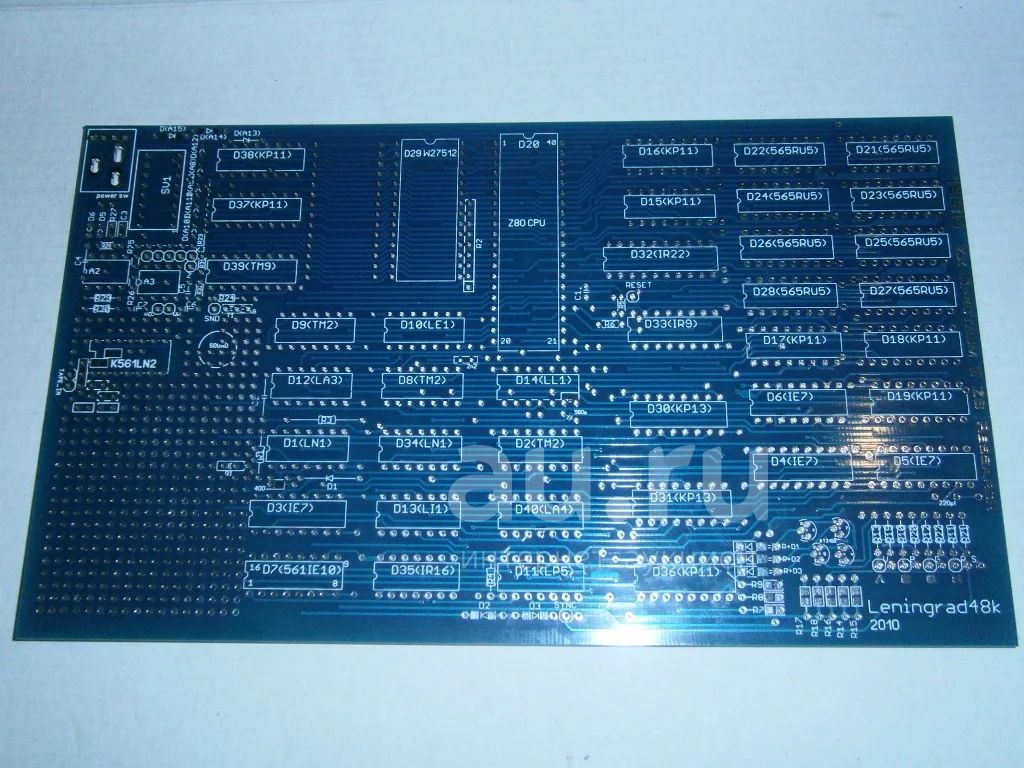

плата (двусторонняя,синяя,с шелкографией) для сборки ретро компьютера,клона ZX Spectrum

Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маской

Печатная плата покрыта синей паяльной маской и шелкографией

Добавлено монтажное поле для установки узла чтения с магнитофона на схему с К561ЛН2.

Добавлено монтажное поле для установки спикера(динамика) на плату

Добавлено монтажное поле для установки разъема питания

Добавлены контакты для установки SMD танталовых конденсаторов на шину питания

Добавлены контакты для установки SMD компонентов вместо выводных

Диаметр отверстий на монтажных полях увеличен до 1 мм, чтобы можно было вставлять и припаивать штыревые разъемы или разъемы IDC.

Микросхему ПЗУ теперь нужно установить одну,например W27С512

Видеовыход для подключения к телевизору через SCART сделан на транзисторах КТ3102

Входы счетчика D4 К555ИЕ7 настроены для кварца 14 МГц (10 вывод на +5В, а 1,9,15 - на землю)

Выводы 1 РУ5-х соединены между собой для упрощения апгрейда.Добавлено монтажное поле для аудио разъема (лин.вход). Неиспользуемые выводы триггеров подтянуты на + питания.

Резисторы подтяжки 10К для шины данных Z80 заменены на резисторную сборку.

Возможна частичная комплектация Z80 и Прошитым ПЗУ

Условия передачи

покупатель выходит на связь в течении 2-х дней,отправлю по России
