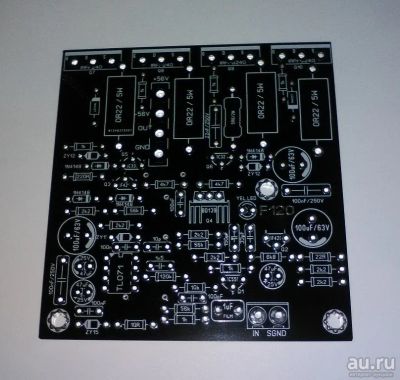

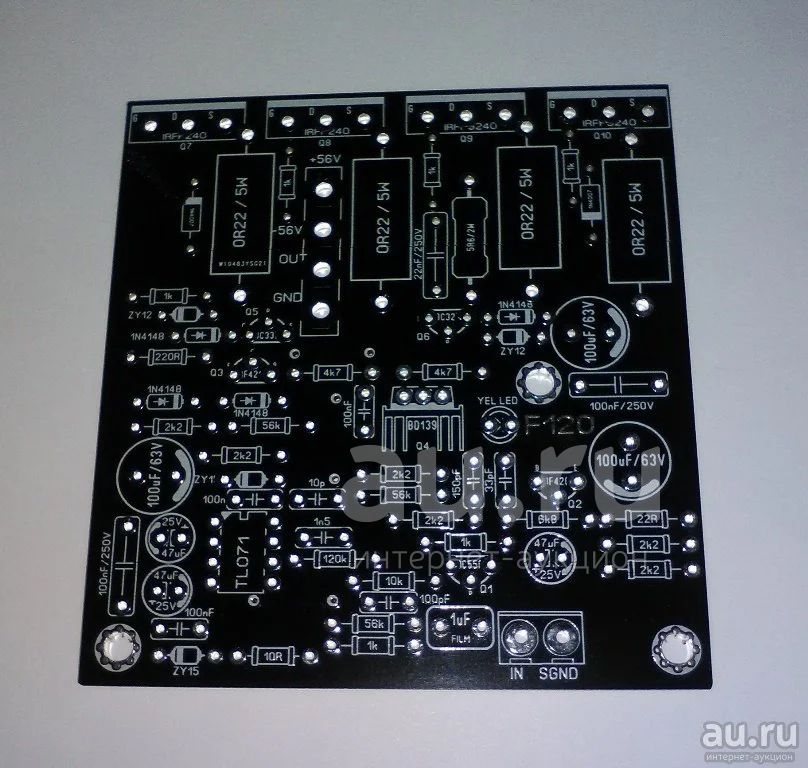

Усилитель APEX 120 Вт плата

Усилитель APEX F120. Мощность 120Вт на нагрузку 4 Ома. Оконечный каскад построен на полевых транзисторах IRFP240 и IRFP9240. Напряжение питания двуполярное 56-0-56V

Список элементов схемы усилителя APEX F120:

Микросхемы:

● IC1 – TL071 – 1 шт.

Транзисторы:

● Q1 – BC556 – 1 шт.

● Q2 – BF420 – 1 шт.

● Q3 – BF421 – 1 шт.

● Q4 – BD139 – 1 шт.

● Q5 – BC337 – 1 шт.

● Q6 – BC327 – 1 шт.

● Q7, Q8 – IRFP240 – 2 шт.

● Q9, Q10 – IRFP9240 – 2 шт.

Диоды, стабилитроны:

● D1, D2, D3, D4 – 1N4148 – 4 шт.

● D5, D6 – 1N4007 – 2 шт.

● Z1, Z2 – ZY15 стабилитрон на 15V – 2 шт.

● Z3, Z4 – ZF12 стабилитрон на 12V – 2 шт.

● LED – желтый светодиод 5 mm – 1 шт.

Резисторы:

● R1, R6, R19, R20, R21, R22 – 1k – 6 шт.

● R2, R7, R10 – 56k – 3 шт.

● R3 – 10k – 1 шт.

● R4 – 120k – 1 шт.

● R5, R9, R12, R13, R14, R15 – 2k2 – 6 шт.

● R8 – 6k8 – 1 шт.

● R11 – 220R – 1 шт.

● R16, R17 – 4k7 – 2 шт.

● R18 – 22R – 1 шт.

● R23, R24, R25, R26 – 0R22/5W – 4 шт.

● R27 – 10R/2W (на плате 5R6/2W) – 1 шт.

Конденсаторы:

● C1 – 2,2mF пленка – 1 шт.

● C2 – 100p керамика – 1 шт.

● C3, C4 – 47mF/25V электролит – 2 шт.

● C5 – 1n5 (152) – 1 шт.

● C6 – 47mF/25V электролит – 1 шт.

● C7 – 10p керамика – 1 шт.

● C8 – 150p керамика – 1 шт.

● C7 – 33p керамика – 1 шт.

● C10 – 100n (104) – 1 шт.

● C11, C13 – 100n/250V (104) – 2 шт.

● C, C12, C14 – 100mF/63V электролит – 3 шт.

● C15 – 22n/250V (223) – 1 шт.
